Teleskop- und Gelenkteleskoparbeitsbühnen führen Schwenk-, Hub- und Ausfahrbewegungen durch, mit denen die Bediener an schwer zugängliche Stellen gelangen. Der Arbeitsbereich, in dem sich die Plattform einer Arbeitsbühne bewegen kann, wird durch die Kombination ihrer vertikalen Arbeitshöhe und ihrer seitlichen Reichweite bestimmt – allgemein als „Arbeitsbereich“ bezeichnet.

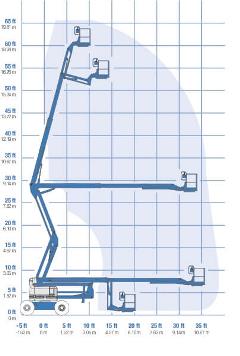

Für jede Teleskop- und Teleskopgelenkarbeitsbühne gibt es ein Arbeitsdiagramm, sowohl im Bedienerhandbuch als auch im Datenblatt des jeweiligen Modells. Diese Grafiken zeigen ein zweidimensionales Bild des bogenähnlichen Bereichs, den die Arbeitsbühne erreichen kann, und sind über ein Diagramm gelegt, das die Zugangsmöglichkeiten des Geräts deutlich macht. Das Arbeitsdiagramm ist für die Auswahl der optimalen mobilen Arbeitsbühne für den Verwendungszweck des Kunden ein wertvolles Hilfsmittel.

Die Modellnummern geben häufig die Plattformhöhe einer Arbeitsbühne an. Beispielsweise bezeichnet der Modellname Genie® S^®-65 XC™ eine Teleskoparbeitsbühne, die eine Plattformhöhe von 65 Fuß (19,81 m) erreicht. Als Faustregel gilt, dass die seitliche Reichweite einer Teleskoparbeitsbühne rund 9 Fuß (2,74 m) geringer ist als die angegebene Plattformhöhe. Die Bediener sollten jedoch vor Beginn der Arbeiten unbedingt das Arbeitsdiagramm des Modells und das Bedienerhandbuch konsultieren, um sicher zu arbeiten.

Viele Arbeitsbühnen mit denselben technischen Daten wie Plattformhöhe oder seitliche Reichweite können deutliche Unterschiede in ihren Arbeitsbereichen aufweisen. Dies kann sich auf die Produktivität der Bediener oder die Möglichkeit auswirken, ein bestimmtes Arbeitsobjekt zu erreichen.

Zwar verfügen die meisten Arbeitsbühnen über einen sanft gebogenen Arbeitsbereich, es gibt aber gelegentlich auch sägezahnförmige Arbeitsbereiche. Hier muss der Bediener möglicherweise den Ausleger einfahren oder verstellen, um aufeinanderfolgende Arbeiten am äußeren Rand des Arbeitsbereichs durchzuführen. Verfügt die Bühne über eine Reichweite unter Bodenniveau, so ist auch dies im Arbeitsbereichsdiagramm dargestellt. Dies ist ein wichtiger Faktor für Brückeninspektionen, Bergbaueinsätze und bei allgemeinen Arbeiten unter Bodenniveau.

Immer häufiger enthalten Arbeitsdiagramme auch Informationen für Arbeitsbereiche mit Zwei-Zonen-Tragfähigkeit. Arbeitsbühnen mit Zwei-Zonen-Tragfähigkeit, wie die Baureihe Genie Xtra Capacity™, bieten abhängig von der ausgefahrenen Position des Auslegers eine unbegrenzte und eine begrenzte Plattform-Tragfähigkeit. Mit der uneingeschränkten Plattformtragfähigkeit bezeichnen die meisten Hersteller die Tragfähigkeit, die für alle Bereiche innerhalb des Arbeitsdiagramms gilt. Die eingeschränkte Plattformtragfähigkeit wird von einigen Herstellern verwendet, um Gewichtseinschränkungen für bestimmte Zonen innerhalb des Arbeitsbereichs anzugeben – in der Regel im äußersten Teil des Diagramms, z.B. bei maximaler Reichweite.

Die Arbeitsdiagramme der einzelnen Modelle sind im Bedienerhandbuch enthalten sowie in den Datenblättern, die auf der Website des Herstellers abrufbar sind. Für die Genie Arbeitsbühnen finden Sie die Angaben auf genielift.com/de.
